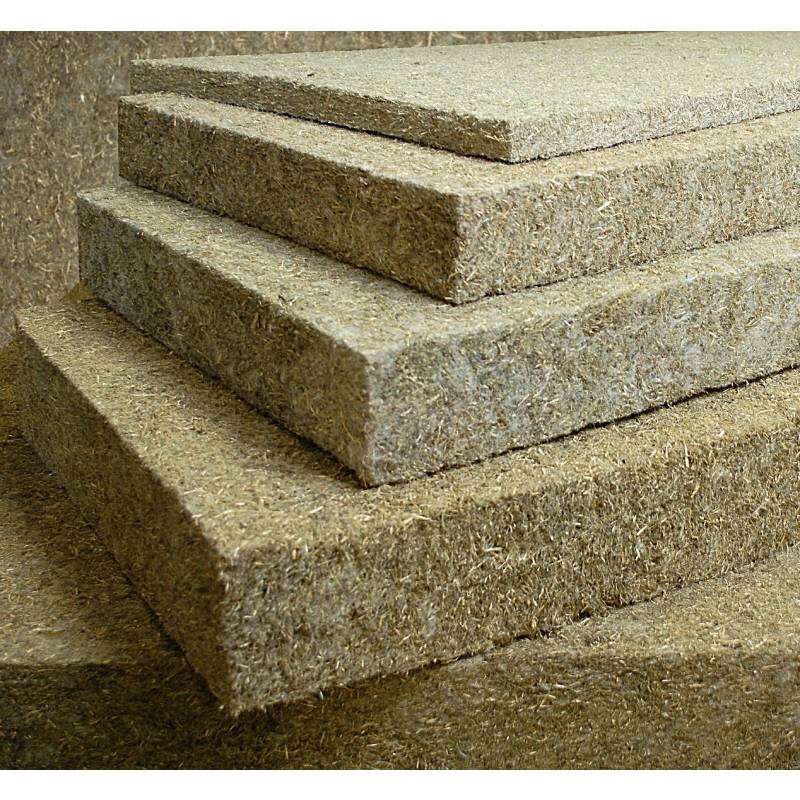

GRAMITHERM (40 Kg/m³) - Isolation à base d'herbes (pour toitures, planchers, plafonds et cloisons)

BON A SAVOIR :

• Plus la résistance thermique R est élevée, plus le matériau est isolant.
• À épaisseur d'isolant égale, plus le coefficient lambda (λ) est petit, plus le matériau est isolant.

• Une valeur lambda élevée peut être compensée par une couche isolante plus épaisse.

La résistance thermique (R) de l'isolant GRAMITHERM varie selon son épaisseur

Les unités de mesure utilisées en isolation: R et λ

• La résistance thermique (R)
• La conductivité thermique (λ)

La résistance thermique (R)

À l’inverse des métaux, les isolants ne conduisent pas la chaleur : ils lui opposent une résistance. C’est ce qu’on appelle la résistance thermique (R).

Plus la valeur R est élevée et plus on considère le matériau comme isolant. En d'autres termes: plus la valeur R est élevée, plus la déperdition thermique au travers du matériau est faible.

Le calcul de la valeur R dépend de deux paramètres : l’épaisseur du matériau d'isolation et la conductivité thermique (ou lambda) de ce même matériau (voir ci-dessous). La valeur R est exprimée en m² kelvin par watt (m². K / W).

Cette valeur est donnée par la formule : R = e / λ.  (Epaisseur / lambda).

La résistance thermique d'un isolant varie selon son épaisseur.

La conductivité thermique ou lambda (λ)

Le coefficient de conductivité thermique (λ) d'un matériau traduit la quantité de chaleur qui s'échappe au travers de sa surface, en un temps donné et avec une différence de température entre ses 2 faces. Plus précisément encore, on peut dire que le coefficient lambda traduit le flux de chaleur qui traverse un matériau d’un mètre d’épaisseur sur une surface d’un mètre carré avec une différence de température d’un Kelvin entre ses deux faces.

La valeur lambda (λ) est exprimée en Watt par mètre Kelvin (W / m . K).

Les isolants ayant une valeur lambda faible ont un meilleur pouvoir isolant. Une valeur lambda élevée peut être compensée par une couche isolante plus épaisse.

La densité d'un matériau

La densité d’un matériau représente sa masse par rapport à son volume. Elle se mesure en kg par m³. Pour un volume de 1 m³, plus le matériau est dense, plus il est lourd, et inversement. La pierre ponce, par exemple, qui est une pierre remplie de bulles d’air, est très légère et très peu dense; en revanche, le béton, qui est beaucoup plus lourd au m³ est aussi plus dense.

La densité, ou masse volumique, est un paramètre qui entre en ligne de compte dans le calcul de la capacité thermique, c’est-à-dire dans la capacité d’un matériau à stocker ou non de la chaleur.

Plus un matériau est dense (béton, pierre), plus sa capacité thermique est élevée : il absorbe la chaleur, la stocke et la réémet progressivement. Ce type de matériau maintient la température intérieure d’une habitation face aux fluctuations extérieures : les matériaux denses gardent la fraicheur en été, et absorbent puis restituent la chaleur en hiver – un phénomène qu’on appelle inertie thermique.

Par ailleurs, plus un matériau est dense, meilleure sera son isolation acoustique.

Le coefficient de résistance d'un matériau à la diffusion de vapeur d'eau est noté par la lettre μ

Qu'entend-on par "diffusion de la vapeur d'eau" ?

La diffusion de la vapeur d'eau désigne la tendance naturelle de l'eau présente à l'état gazeux dans l'air humide à se déplacer afin d'homogénéiser la composition du milieu. Ce phénomène est étudié attentivement dans le domaine du bâtiment afin de prévenir les pathologie de l'humidité qui peuvent affecter les matériaux de construction.

Le coefficient μ

Le coefficient de résistance à la diffusion de vapeur d’un matériau (μ) indique dans quelle mesure la vapeur d’eau traverse plus difficilement ce matériau que l’air. La valeur μ d’un matériau est toujours supérieure ou égale à 1.

Le mouvement de diffusion de vapeur d'eau sera d’autant plus important que le matériau constituant la paroi sera plus perméable à la vapeur c’est-à-dire que son coefficient de résistance à la diffusion de vapeur est faible.

L'exclusivité GRAMITHERM

Une technologie suisse développée depuis la Belgique

La société Clean Insulating Technologies SA a été créée en 2013 à Lausanne (Suisse) pour développer les premiers panneaux isolants naturels et écologiques à base d’herbe « perdue » ou d'herbes de prairie.

En 2019, la société Gramitherm Europe SA a été créée à Auvelais (Belgique) pour commercialiser les produits de la marque déposée Gramitherm®. C'est là qu'est installée la ligne de production avec une capacité supérieure à 150 000 m³/an.

Gramitherm® a été sélectionné dans le cadre du projet européen GRASGOED pour valoriser l’herbe «déchet» provenant du Bénélux. L’implantation de l’usine de production de panneaux à Auvelais s’intègre ainsi dans l’écosystème du projet et favorise une proximité avec les fournisseurs de matières premières, des synergies de réseau avec les acteurs du biosourcé (béton de chanvre, construction bois, construction paille).

Le concept Gramitherm® est universel et permet d’exploiter une ressource quasi illimitée et rapidement reconstituable. Partout où l’herbe pousse, Gramitherm® a sa place comme solution d’isolation tout aussi efficace qu’écologique.

Le procédé GRAMITHERM : une production vertueuse

Le procédé Gramitherm® permet l’utilisation complète de l’herbe comme matière première, sans créer de déchets : production vertueuse. Le procédé est exclusif et permet de séparer de la matière première (herbe « perdue ») :

• d’une part, les fibres de cellulose utilisées pour la fabrication du GRAMITHERM,
• d’autre part les composés digestibles utilisés pour la production de biogaz pour sécher et travailler les fibres.

Au final, on obtient:

• 72% fibre d’herbe
• 20% fibre jute recyclée
• 8% fibre de liage synthétique

Le caractère innovant réside dans un procédé développé et breveté par Gramitherm® qui consiste en un cycle de production en 3 étapes :

• La coupe et la récolte d’herbe « perdue » (1 ha d’herbe permet de produire 200 m³ de produit isolant)
• L’extraction de fibres de cellulose à partir de l’herbe
• La fabrication de panneaux isolants flexibles (technologie AIR-LAY et thermoformage)

GRAMITHERM bénéficie du label Produit Biosourcé, filière wallonne

En quoi consiste le label "Produit biosourcé" ?

Début 2021, le groupe Eco-construction a lancé officiellement le label « Produit biosourcé » en Wallonie. Un label inédit, dédié aux matériaux de construction, qui combine des avantages écologiques et économiques, tant pour les entreprises que pour les particuliers, avec notamment à la clef, une surprime pour les travaux d’isolation.

Le label "Produit biosourcé" permet notamment :

• de certifier avec précision le pourcentage de matière biosourcée au sein des matériaux de construction,
• de promouvoir la filière wallonne d'éco-matériaux,
• l'accès à une surprime pour des travaux de rénovation (isolation)
• d'accompagner de futures démarches politiques en lien avec cette thématique.
• la transparence sur la composition exacte du produit

Les caractéristiques et avantages de l'isolant GRAMITHERM

GRAMITHERM est le seul isolant à base de fibres d'herbe

L’herbe, qui est utilisée depuis longtemps pour ses qualités isolantes, pousse pratiquement partout, ne nécessite pas d’être cultivée et se renouvelle rapidement. GRAMITHERM récupère des coupes d'herbes de prairie, bords des routes, aéroports, etc.

Procédé de fabrication vertueux: bilan carbone négatif et une énergie grise faible

L’herbe absorbe une grande quantité de CO2 et le processus de fabrication est vertueux: la combinaison des deux éléments génère un bilan carbone négatif (1 kg de Gramitherm® absorbe 1,5 kg de CO2). Une fois l'herbe coupée réceptionnée, on sépare la fibre et le «jus d’herbe», lequel va servir de biogaz pour sécher et travailler la fibre: production en économie circulaire !
Ces fibres sont ensuite compactées et thermoformées, puis découpées pour obtenir des panneaux GRAMITHERM de 45 à 240 mm d’épaisseur.

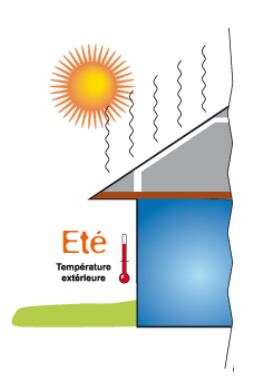

Isolation contre le froid et la chaleur estivale

Résistance à la diffusion de vapeur

Absorption de l'humidité et diffusion

La cellulose (matière contenue dans la membrane des cellules végétales) a la capacité d’absorber l’humidité de l’air ambiant et de la libérer quand l’air ambiant devient plus sec. Cette caractéristique a un effet régulateur sur le climat de la pièce, ce qui est généralement considéré comme un des avantages des matériaux isolants renouvelables, tel que GRAMITHERM.

Amélioration de l'acoustique

L'isolant à base d'herbes GRAMITHERM absorbe une large gamme de fréquences sonores participant ainsi à l’absorption acoustique (99% à 1000 Hertz).

Stabilité des dimensions

La stabilité dimensionnelle de GRAMITHERM a été testée selon la norme EU-822 :2013. Les changements dans la durée du produit en longueur et largeur sont autour de +/- 2%.

L'odeur d'herbe coupée disparaît en 3 mois

L'isolant GRAMITHERM étant fabriqué à partir d'herbes de prairie, il a une légère odeur de foin. Après l’application du produit dans un bâtiment, cette odeur s’atténue  pour devenir parfaitement neutre à l'issue d'une période de 3 mois.

Pas d'allergies

Le panneau isolant GRAMITHERM ne donne pas d'allergie car:

- il ne contient pas de pollen d’herbe (la matière première utilisée est coupée avant floraison),
- il ne contient pas de spores fongiques.
-> L'isolant GRAMITHERM peut être utilisé sans danger même pour des personnes souffrant d’allergies.

Résistance aux moisissures et champignons

La résistance de GRAMITHERM contre les attaques fongiques a été évaluée par la norme EN ISO 846 :1997 appropriée. Dans ce test, la matière est exposée aux spores fongiques pendant 4 semaines à 23°C dans des conditions d’air saturé en humidité. Ensuite, le matériau est examiné au microscope pour le mycelia. Les résultats sont négatifs pour le GRAMITHERM, pas d’attaques fongiques.

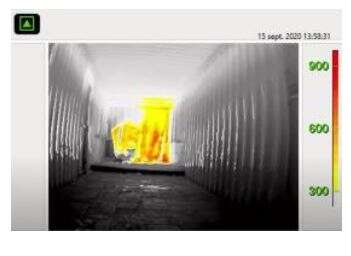

Résistance au feu

Le panneau isolant GRAMITHERM a une résistance au feu classée "E". Cela signifie que dans le cas d’un incendie, le feu ne sera pas propagé par l’isolant aux autres parties du bâtiment. Les fumées dégagées sont non toxiques, ce qui permet une intervention efficace des pompiers en cas d’incendie.

Réaction positive aux dégâts des eaux

Dans le cas d’un dégât des eaux, le panneau GRAMITHERM sera détrempé. Avec une aération suffisante du matériau, il séchera progressivement avec changement modéré de ses dimensions et altération des propriétés d’isolation.

Protégé contre les dégâts des rongeurs

Si, malgré les précautions, des souris pénètrent dans un panneau de GRAMITHERM, elles peuvent s’y nicher (comme elles le peuvent dans tous matériaux isolants), mais elles seront incapables de s’y nourrir et d’y grandir. Les parties digestibles  de la matière première ont été séparées des fibres et les rongeurs ne peuvent pas digérer la
cellulose.

Manipulation aisée

Le panneau isolant GRAMITHERM est flexible et compressible. Il est donc très facile de placer les panneaux entre les chevrons. Il se coupe facilement sur place et est agréable à manipuler (aucune démangeaison !).

L’exposition à la poussière pendant l’application du produit est limitée.

Le produit ne démange pas et ne cause pas d’irritation de la peau.

Recyclable et durée de vie de 50 ans

Les panneaux isolants GRAMITHERM sont recyclables et on estime leur durée de vie à plus de 50 ans.

Taux d'émission de COV

Le panneau isolant GRAMITHERM à base d'herbes n'émet pas de COV.

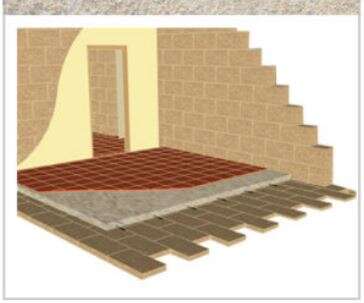

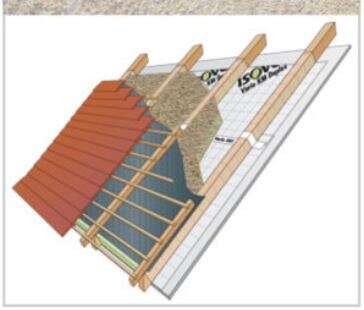

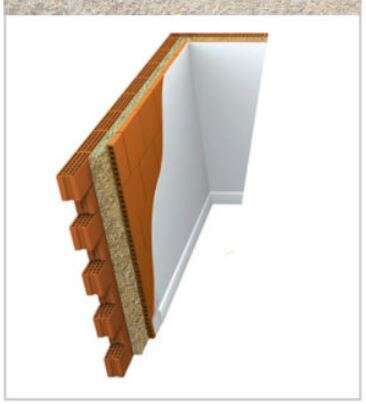

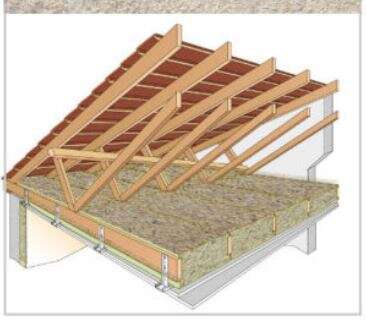

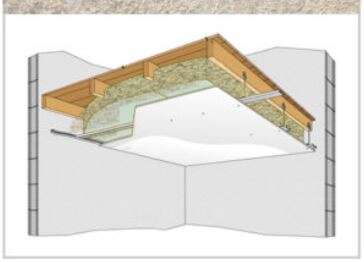

Les domaines d'application de l'isolant naturel GRAMITHERM

L'emballage des panneaux isolants GRAMITHERM

Film plastique pour emballage des panneaux sous forme de paquets (le film utilisé est composé de 50% de matière plastique recyclée).

Les palettes sont houssées sous film polyéthylène thermo-rétracté.

La mise en œuvre des panneaux isolants GRAMITHERM

Les panneaux sont découpables aisément à l'aide d'un couteau à longue lame.

Nous vous suggérons de lire les documents PDF ci-joints quant à la pose pour toitures et murs.

La classification au feu

Les panneaux en fibres d'herbes GRAMITHERM se rangent dans la classe feu E.

L'Europe a introduit des "Euroclasses" concernant la réaction au feu des produits de construction et d'aménagement.

Les euroclasses, définies dans la norme européenne EN 13501-1+A1, sont un système de classement en cinq catégories d’exigence : A1, A2, B, C, D, E, F (F étant équivalent au NC).

Les euroclasses tiennent aussi compte de deux autres critères essentiels (après tests en laboratoire) :

• l’opacité des fumées (quantité et vitesse) notée "s" pour "smoke"
  • s1 : Quantité et vitesse de dégagement faible
  • s2 : Quantité et vitesse de dégagement moyenne
  • s3 : Quantité et vitesse de dégagement haute

• les gouttelettes et débris enflammés notées "d" pour "droplets"
  • d0 : aucun débris
  • d1 : aucun débris dont la combustion dure plus de 10 secondes
  • d2 : ni d0 ni d1

Tableau de correspondance (produits de construction autres que sols):

Pour en savoir davantage sur l'isolant GRAMITHERM, nous vous conseillons de lire les documents PDF ci-dessous.
